Banc test injecteur

Durée du projet : 3 mois – 500 h

∴ Spécificité affaire

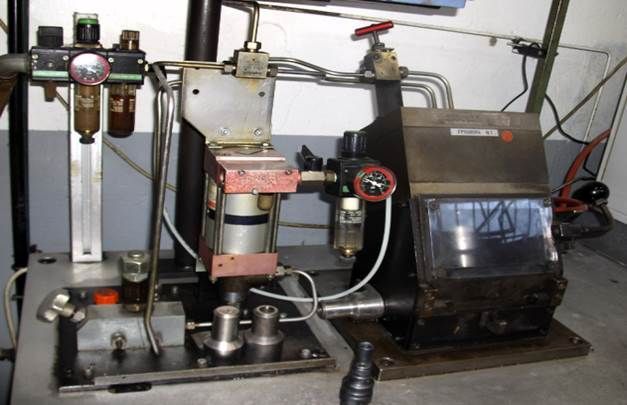

Procédé : Banc de test traction pompe à injection

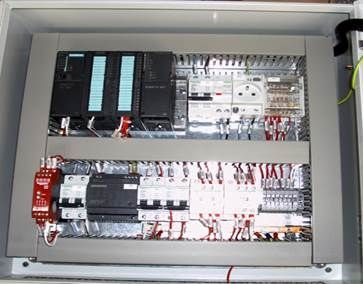

  • Étude et fabrication électrique
  • Étude et fabrication pneumatique
  • Étude et développement du programme automate Siemens
  • Étude et développement du programme IHM Intouch
  • Assistance démarrage

∴ Spécificité fonctionnelles

  • Automate SIEMENS S7 –40 E/STOR 6 E/S ANA
  • Carte de communication Ethernet CP343-1

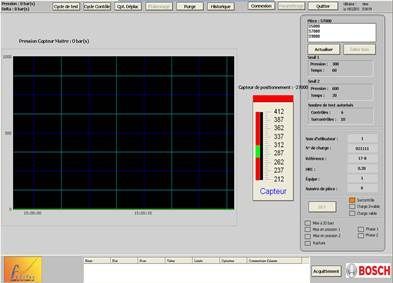

  • PC de supervision Intouch
  • Gestion de la régulation PID de la vanne proportionnelle
  • Gestion de l’historisation des valeurs de pression
  • Enregistrement dans une base SQL des comptes rendus de tests
  • Exportation sous Excel des comptes rendus de tests
  • Gestion des recettes
