Banc de controle gicleurs lave glace
Durée du projet : 6 mois
∴ Spécificité affaire
- Tester l’orientation de billes de gicleurs de lave glace/lave phares sans utilisation d’eau ou piges mécaniques afin de rendre plus aisé, plus fiable et plus rapide le contrôle

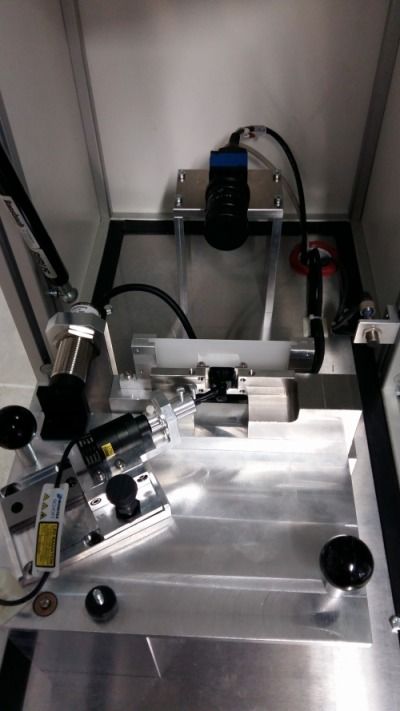

- Contrôle par faisceau lumineux injecté dans le gicleur, analyse du halo projeté sur écran opaque par caméra et logiciel de vision
- Précision au dixième de degré
- Mise en place simple, rapide, répétable du gicleur sur le poste
- Contrôle de cohérence de série par lecteur RFID
∴ Spécificité fonctionnelles

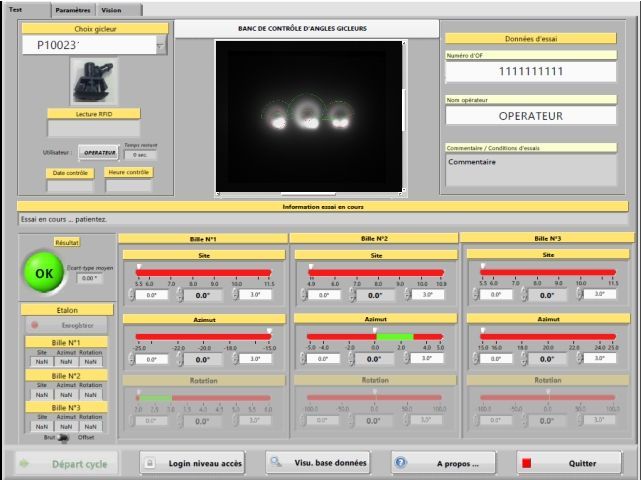

- Logiciel développé sous LabView de National Instruments avec module NI Vision
- PC Fanless Nexcom Nise 3700 et écran tactile 19‘’
- Caméra haute résolution SVS
- Cartes d’acquisition NI-USB
- Lecteur RFID Leuze
- Paramétrage des essais pour 1, 2 ou 3 billes par gicleur, réglage de seuils par fiches recettes

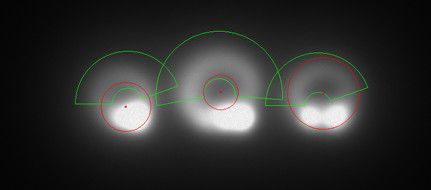

- Analyse d’image pour 1, 2 ou 3 billes en une seule prise sans déplacement caméra, recherche des centres de halos lumineux
- Enregistrements des résultats, des images …
- Gestion des étalons
- Calculs statistiques
